Fachinformation · Aus der Praxis

BMW Wallbox Professional: unsere erweiterte Anleitung

Diese Anleitung ergänzt die Unterlagen von BMW um das, was wir bei erfolgreich umgesetzten Projekten gelernt haben. Jeder Schritt darin ist bei unseren eigenen Installationen erprobt: vom Anschluss des Janitza B23 312-10J über die Einrichtung in der App bis zum ersten bidirektionalen Ladevorgang.

Besonders wichtig: Die RS485-Polarität in der BMW-Anleitung passt nicht zum Janitza, und die Zählerparameter stehen dort nicht vollständig. Beides finden Sie bei uns korrigiert und Schritt für Schritt erklärt.

Nur für Elektrofachkräfte

Anschluss, Parametrierung und Inbetriebnahme von Wallbox und Energiezähler dürfen nur Elektrofachkräfte unter Beachtung der geltenden Normen, der Herstellerangaben und der Vorgaben des Netzbetreibers ausführen.

Kurzfassung: die wichtigsten Werte

Für den schnellen Blick vor Ort. Alle Details, Menüschritte und Schemata stehen in der Anleitung.

EnergiezählerJanitza B23 312-10J

Baudrate9600

ParitätNone

Modbus-Adresse1

Wallbox Pin 15an Janitza 37 (A)

Wallbox Pin 16an Janitza 36 (B)

Abschluss120 Ω an 36/37

Einbauorthinter Haushaltszähler

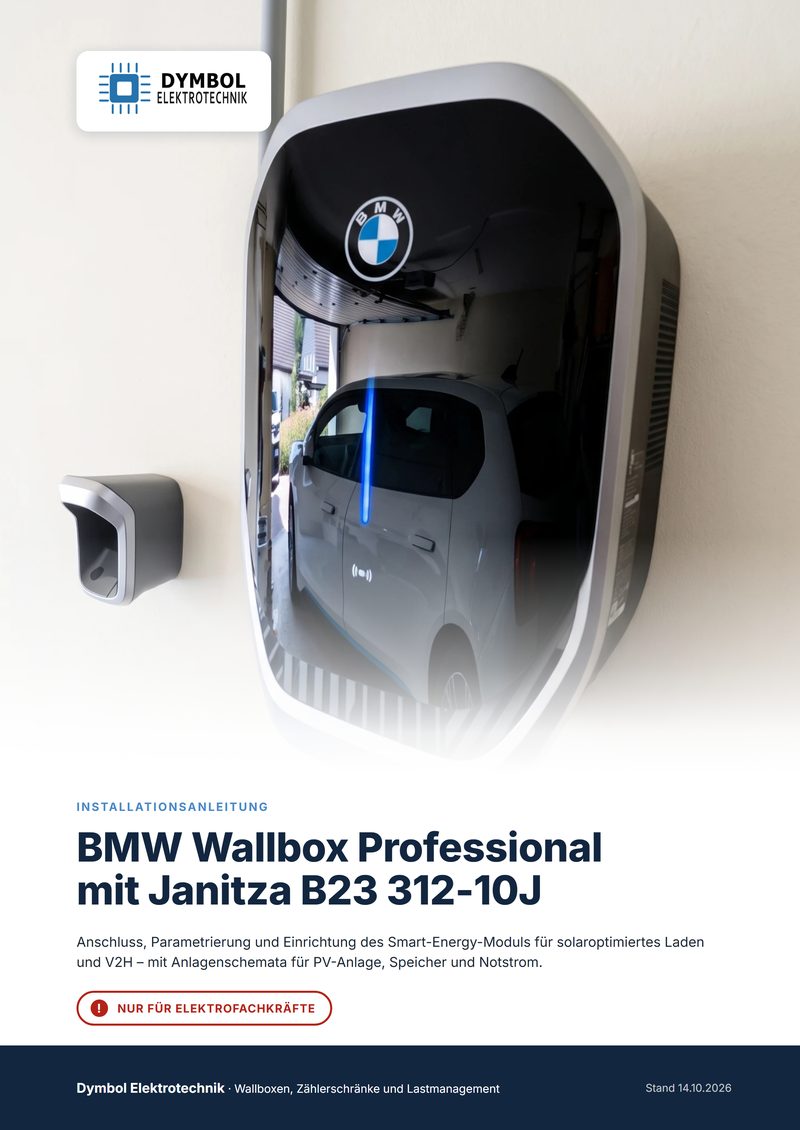

Deckblatt der Installationsanleitung BMW Wallbox Professional mit Janitza B23 312-10J

Was in der Anleitung steht

8 Seiten, Stand 14.10.2026. Alle Angaben stammen aus Projekten, bei denen wir das bidirektionale Laden erfolgreich in Betrieb genommen haben.

RS485-Verdrahtung zwischen Wallbox und Janitza, mit der korrigierten Polarität und dem 120-Ω-Abschlusswiderstand
Parameter am Janitza B23 mit Schritt-für-Schritt-Menüführung (Modbus, Adresse, Baudrate, Parität)
Einrichtung mit der DC Wallbox Installation App und Kopplung in der My BMW App
Bidirektional-Modus im Fahrzeug aktivieren und wie er arbeitet
Drei Anlagenschemata mit PV-Anlage, Heimspeicher und notstromfähigem Wechselrichter
Was vor dem Einbau mit dem Endkunden zu klären ist

Anleitung herunterladen (PDF) PDF · 8 Seiten · ca. 0,7 MB

Original-Unterlagen der Hersteller

Unsere erweiterte Anleitung baut auf den Herstellerunterlagen auf und ersetzt sie nicht. Die Originale verlinken wir direkt beim Hersteller, damit Sie immer die aktuelle Fassung erhalten.

BMW Wallbox Professional – Bedienungs- und Installationsanleitung Original von BMW, deutsch · PDF · bmw.de ↗ Janitza MID-Energiezähler B21/B23/B24 – Produkthandbuch Original von Janitza, deutsch · PDF · janitza.de ↗

Häufige Fragen

Welcher Energiezähler ist für die BMW Wallbox Professional in Deutschland freigegeben?

In Deutschland ist laut BMW-Anleitung nur der Janitza B23 312-10J freigegeben. Er misst direkt bis 65 A, ist MID-geeicht und hat eine RS485-Schnittstelle (Modbus RTU). Ohne diesen Zähler sind solaroptimiertes Laden und Vehicle-to-Home (V2H) nicht verfügbar. Der Inepro Pro380-Mod aus der BMW-Liste ist in Deutschland nicht zulässig.

Welche Modbus-Einstellungen braucht der Janitza B23 für die BMW Wallbox Professional?

Am Janitza stellen Sie Protokoll Modbus, Adresse 1, Baudrate 9600 und Parität None (keine) ein, Anschlussart 4 Leiter (3 Außenleiter + N). In der Installations-App wählen Sie denselben Zähler mit 9600 Baud und Adresse 1. Ab Werk kann am Zähler eine andere Baudrate eingestellt sein, zum Beispiel 2400. Dann erkennt die Wallbox den Zähler nicht.

Warum lädt die BMW Wallbox Professional nach dem Anschluss des Janitza mit 0 kW?

Meist sind die RS485-Adern nach der BMW-Anleitung angeschlossen. Die Polarität dort passt nicht zum Janitza. Richtig ist gekreuzt: Wallbox Pin 15 (bei BMW RS485_B1) an Janitza Klemme 37 (A) und Wallbox Pin 16 (bei BMW RS485_A1) an Janitza Klemme 36 (B). Klemme 35 (C) bleibt frei.

Ist ein Abschlusswiderstand an der RS485-Leitung nötig?

Laut BMW kann ab 10 m Leitungslänge auf der Seite des Energiezählers ein zusätzlicher Widerstand erforderlich sein. Dafür setzen Sie einen 120-Ω-Abschlusswiderstand am Janitza zwischen den Klemmen 36 und 37, zum Beispiel Hager SMC120R. Als Leitung eignet sich ein geschirmtes, verdrilltes Aderpaar.

Wo wird der Janitza B23 eingebaut?

Direkt hinter dem Haushaltszähler des Netzbetreibers, vor jeder Abzweigung. Hausverbraucher, PV-Anlage, Speicher und Wallbox müssen alle hinter dem Janitza liegen. Nur dann sieht die Wallbox den echten Netzbezug und die echte Einspeisung. Die Netzseite gehört an die Eingangsklemmen, sonst meldet der Zähler Bezug als Einspeisung.

Entlädt die Wallbox im Modus „Sofort“ meinen PV-Speicher ins Auto?

Das hängt vom Anschlusspunkt ab. Liegt die Wallbox hinter dem Smartmeter der PV-Anlage, sieht der Wechselrichter sie als Hausverbrauch und entlädt den Speicher ins Auto. Wird die Wallbox zwischen Janitza und PV-Smartmeter abgegriffen, erfasst das PV-Smartmeter sie nicht, und der Speicher wird nicht ins Auto entladen. Bei vorhandenem PV-Speicher empfehlen wir deshalb die zweite Variante.

Darf die BMW Wallbox Professional an den Notstromausgang eines Hybrid-Wechselrichters?

Nein. Die Wallbox wird immer netzseitig vor dem notstromfähigen Wechselrichter angeschlossen, nie an dessen Ersatzstromausgang. Beim Entladen arbeitet die Wallbox wie ein Wechselrichter. Im Inselbetrieb können sich Hybrid-Wechselrichter und Wallbox gegenseitig stören und im schlimmsten Fall beschädigen.

Bis wie viel Prozent lädt der Bidirektional-Modus?

Im Bidirektional-Modus lädt das Fahrzeug bei PV-Überschuss bis maximal 80 %. Steigt der Hausverbrauch, schaltet die Wallbox automatisch auf Entladen um, bis die im Fahrzeug eingestellte Mindestreichweite erreicht ist. Den Modus wählen Sie im Fahrzeug in der Kachel Lademodus. Der Eintrag Bidirektionales Laden steht dort weiter unten in der Liste.
